Motogadget mo.unit blue centrala sterująca do motocykla m-unit Digital Control Unit

CENTRALA STERUJĄCA DO MOTOCYKLI
MODEL: MO.UNIT BLUE
FIRMY: MOTOGADGET

Nowy mo.unit blue przeniósł się z ustalonej poprzedniej wersji, przechodząc znaczny rozwój i ulepszenia. Jest teraz wyposażony w 12 wejść i 10 wyjść, wymienne, wysokiej jakości zaciski kablowe, a przede wszystkim Bluetooth® LE. Umożliwia to połączenie mo.unit blue z naszą aplikacją na smartfony „mo.ride”. Ta funkcja jest unikalna dla akcesoriów motocyklowych.

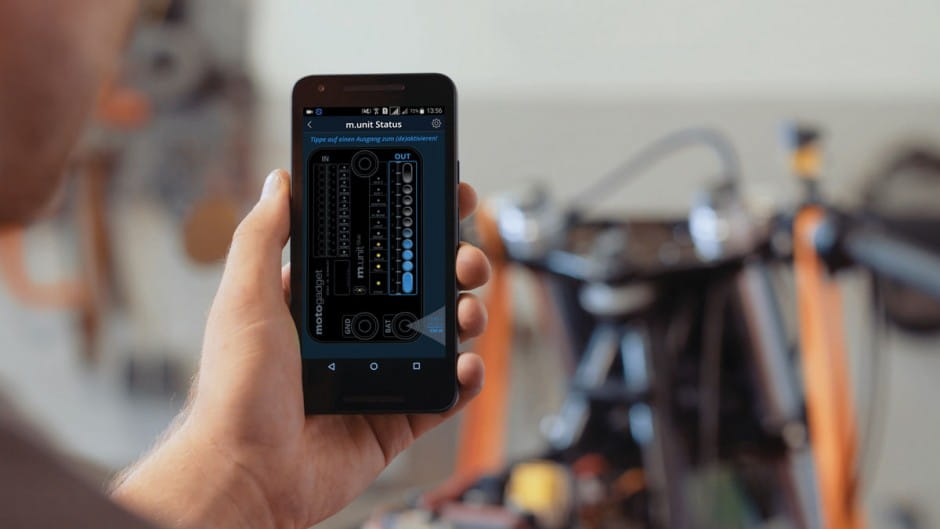

Aplikacja mo.ride zarządza całą konfiguracją i systemem alarmowym. Diagnozę usterek można również przeprowadzić podczas pracy i bez konieczności demontażu jednostki. Można również skorzystać z bezpiecznej, szyfrowanej funkcji Keyless Go. Kiedy ta funkcja jest włączona i zbliżasz się do motocykla ze smartfonem, pokładowy układ elektryczny jest aktywowany i motocykl jest gotowy do uruchomienia.

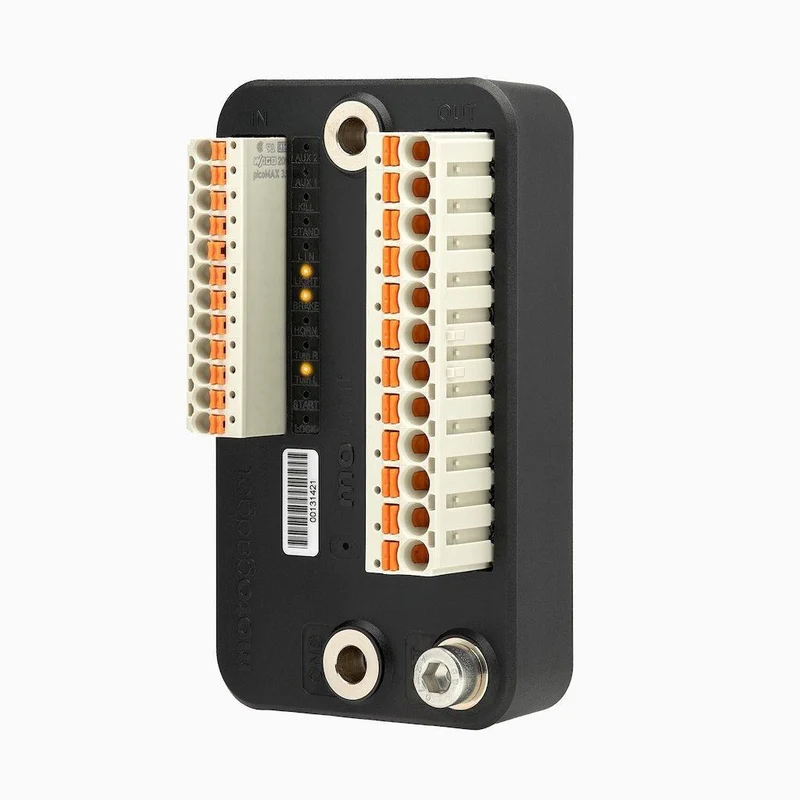

Mo.unit blue to cyfrowa jednostka sterująca do Twojego motocykla – serce całej pokładowej instalacji elektrycznej. Można go obsługiwać za pomocą przycisków lub konwencjonalnych przełączników na kierownicy. Kontroluje wszystkie niezbędne komponenty pojazdu, wykonując jednocześnie funkcje bezpieczników. W wiązce przewodów znajduje się znacznie mniej przekaźników i poszczególnych elementów, a okablowanie pojazdu można wykonać przy mniejszym wysiłku w bardzo krótkim czasie. Podczas korzystania z przycisku mo wszystkie połączenia przełączników są zredukowane do jednego kabla.

Funkcje BEZ smartfona i aplikacji mo.ride

• Pełna cyfrowa kontrola za pomocą przycisków możliwa przy obsłudze 4 lub 5 przycisków.
• Kompletna wymiana skrzynki bezpieczników.
• 10 niezależnych obwodów jest monitorowanych cyfrowo i wyłączanych w przypadku awarii. Po usunięciu usterki funkcja bezpieczeństwa jest automatycznie resetowana.
• Zintegrowany system alarmowy, który można zainstalować w dowolnej pozycji.
• Zintegrowany, cyfrowy przekaźnik migaczy niezależny od obciążenia; automatyczne wyłączanie opcjonalne i można je ustawić; można wybrać tryb mo.wave.
• Zintegrowane światło ostrzegawcze.
• Kierunkowskaz można opcjonalnie ustawić jako światło pozycyjne.
• Zintegrowane światło postojowe i migające reflektory. Lo-beam i Hi-beam (do 200 W przełączanej mocy) można kontrolować za pomocą tylko jednego przycisku.
• Zintegrowany, cyfrowy modulator świateł hamowania; można zaprogramować tryb migania.
• Sterowane przyśpieszeniem światło hamowania awaryjnego (automatyczny sygnał ostrzegawczy).
• Zintegrowany przekaźnik rozrusznika do układu rozrusznika z cewką (do 30 A mocy przełączanej).
• Inteligentne i konfigurowalne zarządzanie/wyłączanie urządzeń pobierających prąd tak, aby podczas uruchamiania motocykla wykorzystać maksymalną energię rozruchową z akumulatora.
• Zintegrowany, cyfrowy przekaźnik tubowy.
• Dwa konfigurowalne dodatkowe wyjścia AUX1 i AUX2.
• Funkcja diagnostyczna do przypisania wejść, wyjść, stanu załączenia obwodów, diagnostyki zwarć itp.
• Kalibracja i pomiar prądu umożliwiają wykrycie usterek we wszystkich lampach.

Funkcje ZE smartfonem i aplikacją mo.ride

• Szyfrowane połączenie przez Bluetooth® LE (Low Energy) w celu ochrony przed manipulacją i mniejszego zużycia niebieskiej energii smartfona i jednostki mobilnej.
• Keyless Go (pokładowa instalacja elektryczna jest włączana, gdy zbliżasz się do motocykla ze smartfonem).
• Zdarzenia alarmowe są wysyłane przez Bluetooth® do aplikacji (z datą, godziną, pojazdem na podłodze itp.).
• Tryb i czułość systemu alarmowego można regulować.
• Napięcie na pokładzie można monitorować w aplikacji.
• Diagnostyka wszystkich wejść i wyjść; pomiar prądu, napięcia i temperatury urządzenia.
• Komunikaty dźwiękowe o błędach w czasie rzeczywistym emitowane przez zestaw słuchawkowy na kasku.
• Wyjścia można przełączać ręcznie za pomocą smartfona (z wyjątkiem rozrusznika).
• Aktualizacje oprogramowania układowego dostarczane w dowolnym miejscu za pośrednictwem smartfona i aplikacji bez usuwania.
• Menu ustawień można skonfigurować w dowolnym miejscu za pomocą smartfona i aplikacji bez konieczności usuwania.
• Wejście prędkościomierza do porównywania przebiegu pojazdu z mo.ride może być wykorzystane do zarządzania pojazdem z automatycznymi alertami dotyczącymi zadań konserwacyjnych, stanu opon, łańcucha, klocków hamulcowych, oleju, płynów eksploatacyjnych, świec zapłonowych itp.
• Dziennik do rejestrowania przejazdów i wyświetlania stanu pojazdu, zdarzeń alarmowych i zadań konserwacyjnych.
• Wyświetlacz pozycji parkowania i Ping! o pomoc w zlokalizowaniu pojazdu. Złącze magistrali LIN do późniejszego podłączenia kompatybilnych produktów motogadget.

 Wymagania techniczne

• Zgodność iPhone od iOS 10 / Android od 8.0 (kompatybilność może być ograniczona ze względu na producenta) Więcej informacji na temat aplikacji można znaleźć na stronie moride.de lub w Google Play i iTunes.

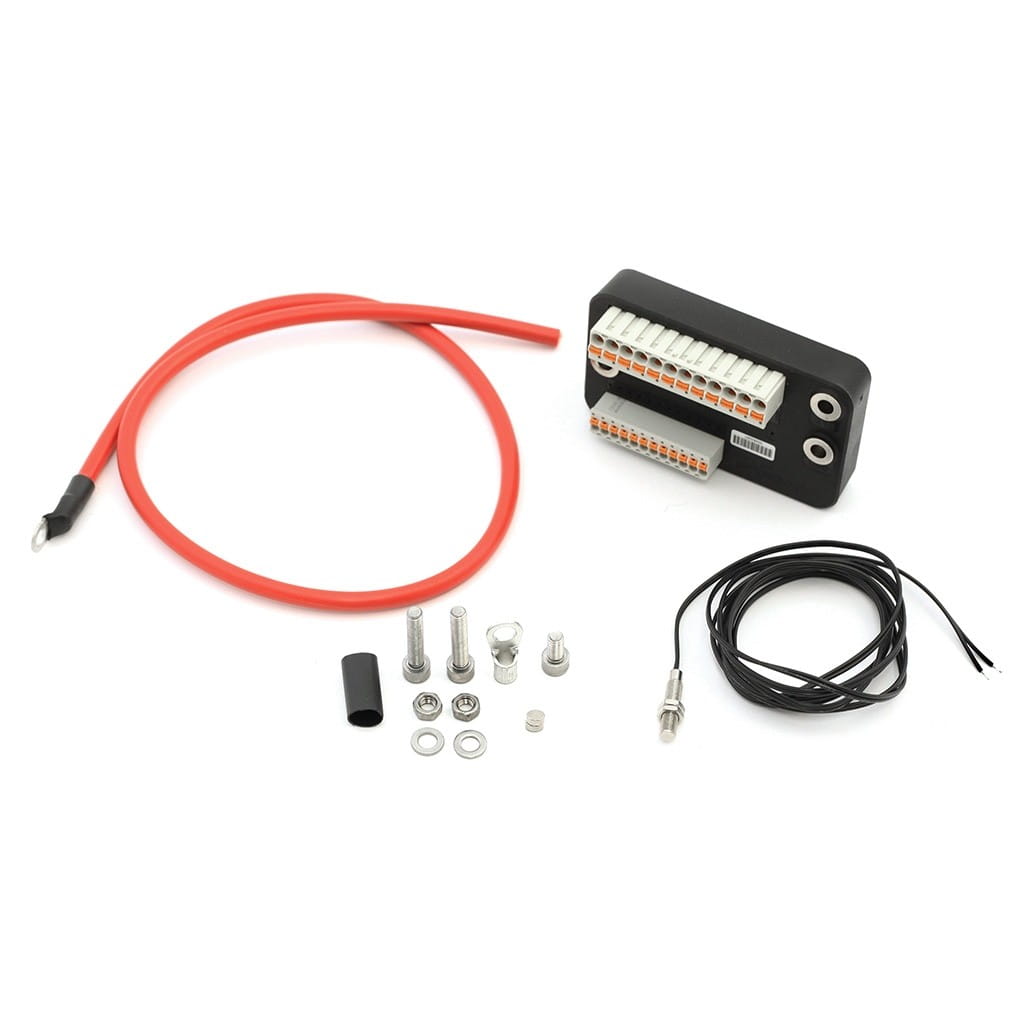

Zakres dostawy:

• jednostka miary niebieski 1 x śruba ze stali nierdzewnej M5
• 2 śruby ze stali nierdzewnej M5 z nakrętką
• 1 x czujnik prędkości z 2 magnesami
• Szczegółowa instrukcja instalacji i obsługi
• Uwaga! Kabel nie wchodzi w sklad.


Specyfikacje i funkcje:

• dł./szer./wys. 90 x 53 x 30 mm,
• rozstaw śrub 74 mm
• Waga ok. 180 gr
• Mocowanie 2 x śruby ze stali nierdzewnej M5 (montaż i połączenie z masą), 1 x styk śrubowy M5 do akumulatora Plus
• Napięcie robocze 6 V - 20 V

• Temperatura pracy -20°... +80°C

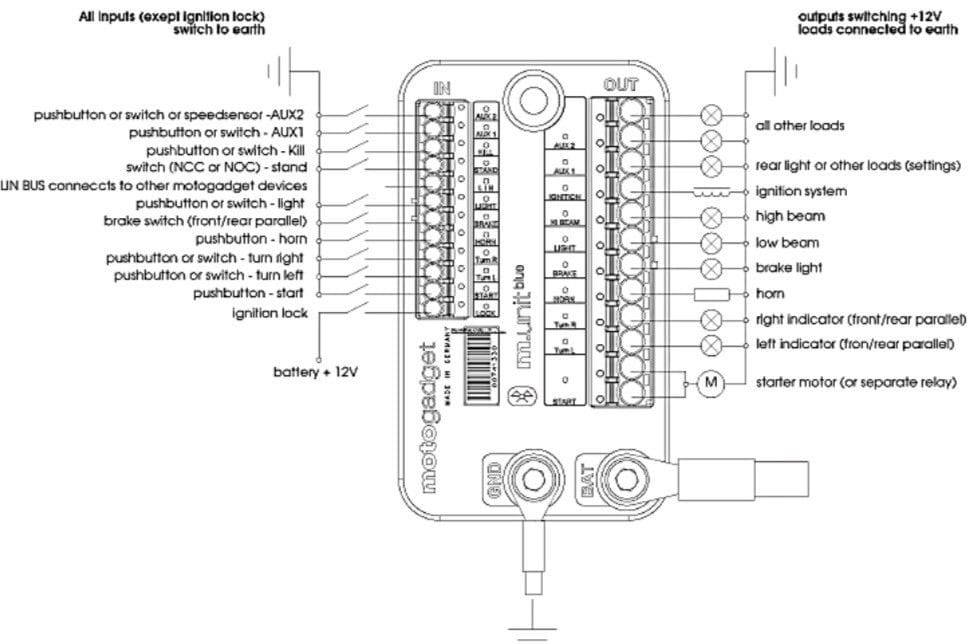

Wejścia

• 1 x wejście (przełączane +12 V) dla stacyjki lub mo.locka
• 11 x wejście sterujące (minus/przełączone na masę) dla: Lewy kierunkowskaz
• Kierunkowskaz w prawo Lo/Hi-beam
• Rozrusznik
• Klakson
• Światło hamowania
• Wyłącznik awaryjny
• Przełącznik stojaka autobus LIN AUX1 AUX2

Wyjścia:

• 10 x Wyjścia (+12V) dla: Lewy kierunkowskaz
• Kierunkowskaz w prawo
• Światła mijania
• Światła drogowe
• Rozrusznik
• Klakson
• Światło hamowania
• Zapłon AUX1 AUX2

PRZED ZAKUPEM PROSIMY O KONTAKT W CELU POTWIERDZENIA DOSTĘPNOŚCI PRODUKTU ORAZ TERMINU REALIZACJI ZAMÓWIENIA, PONIEWAŻ STANY MAGAZYNOWE SZYBKO SIĘ ZMIENIAJĄ:)

---------------------------------------------------------------------------------------

The new mo.unit blue has been further developed and significantly improved compared to the proven previous version. It now has 12 inputs and 10 outputs, interchangeable quality cable clamps and most importantly Bluetooth® LE. This allows the mo.unit blue to connect directly to our mo.ride app on the smartphone. This functionality is unique in the accessories sector for motorcycles.

The entire setup and alarm system can be controlled via the mo.ride app. Fault diagnosis is also possible during operation and without removing the mo.unit. A secure, encrypted keyless-go function can also be used.

When activated, approaching the vehicle with your own smartphone is enough to put the vehicle into launch readiness. This means that the on-board voltage can be switched on by pressing the start button. Pressing it again will then start the engine. Once switched on, the on-board power supply remains safely activated while driving, even without a telephone.

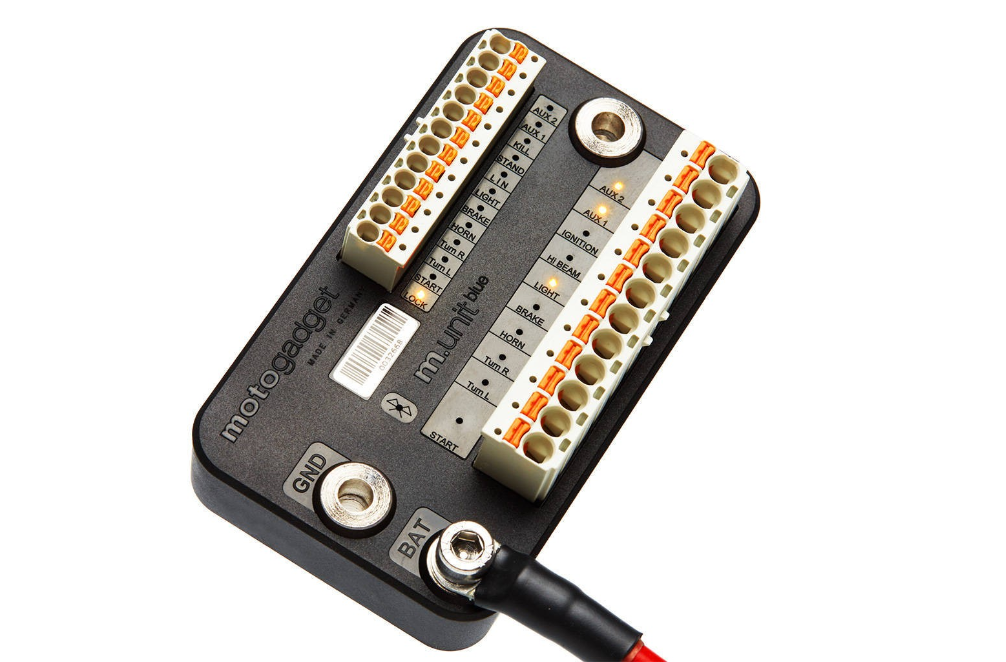

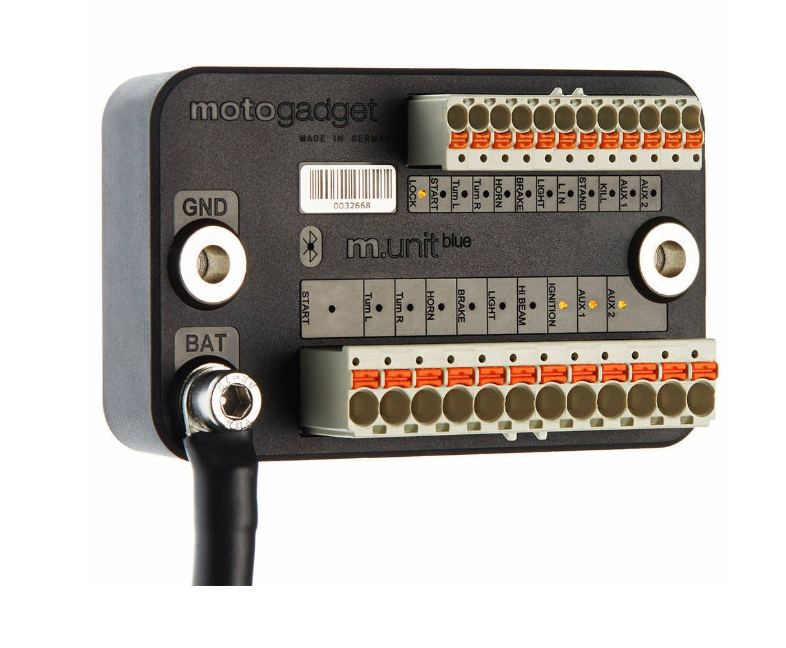

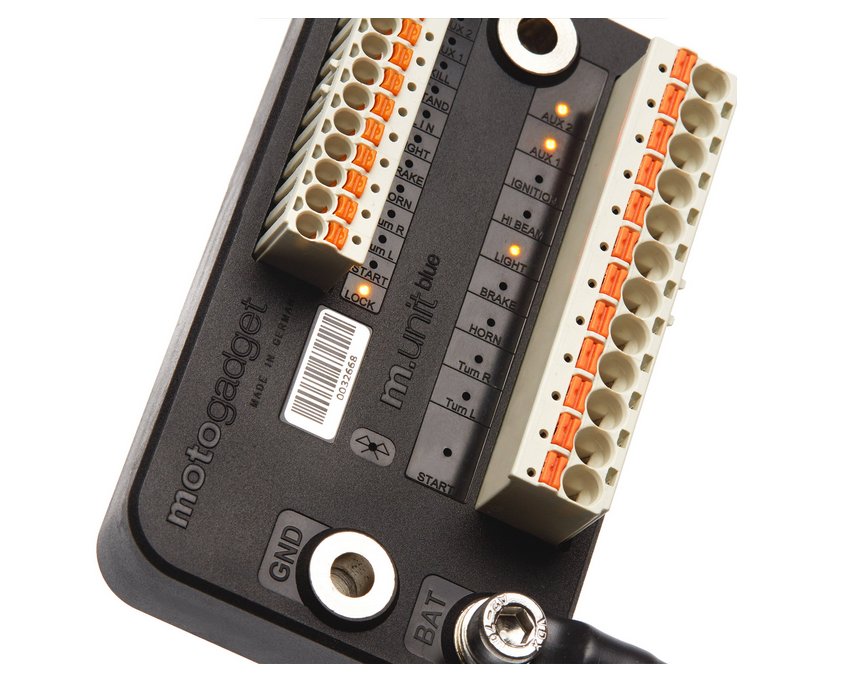

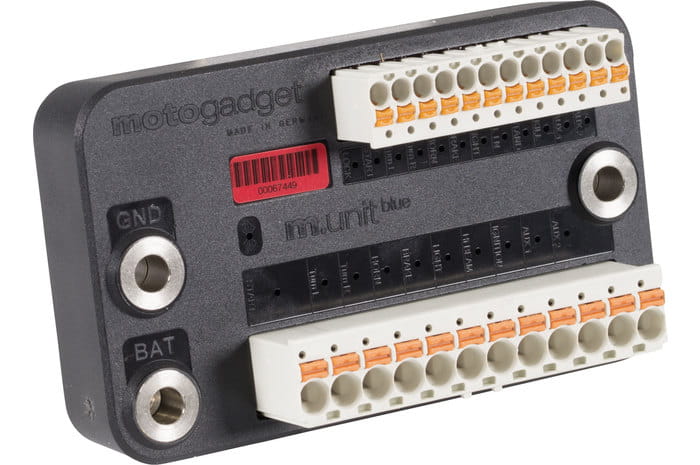

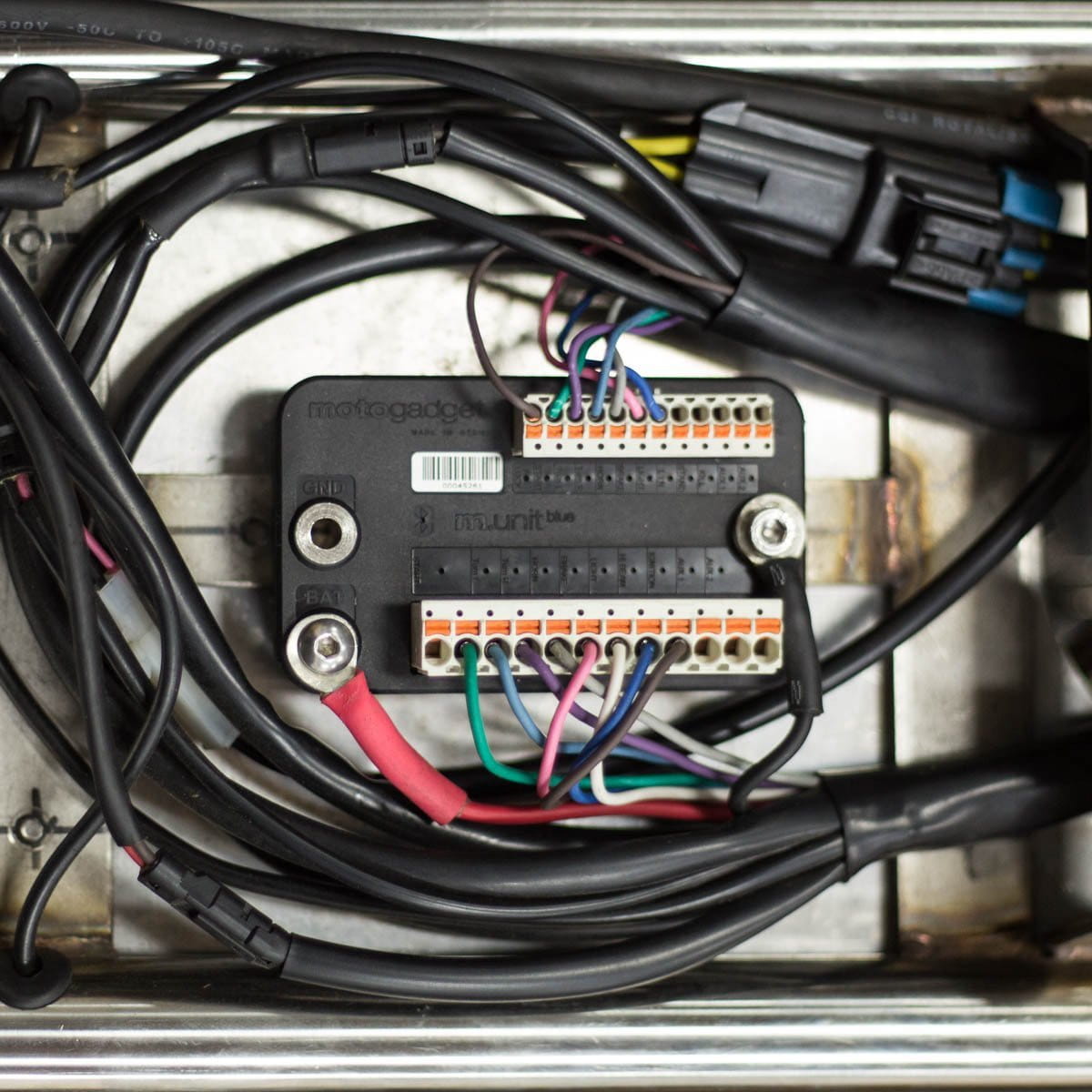

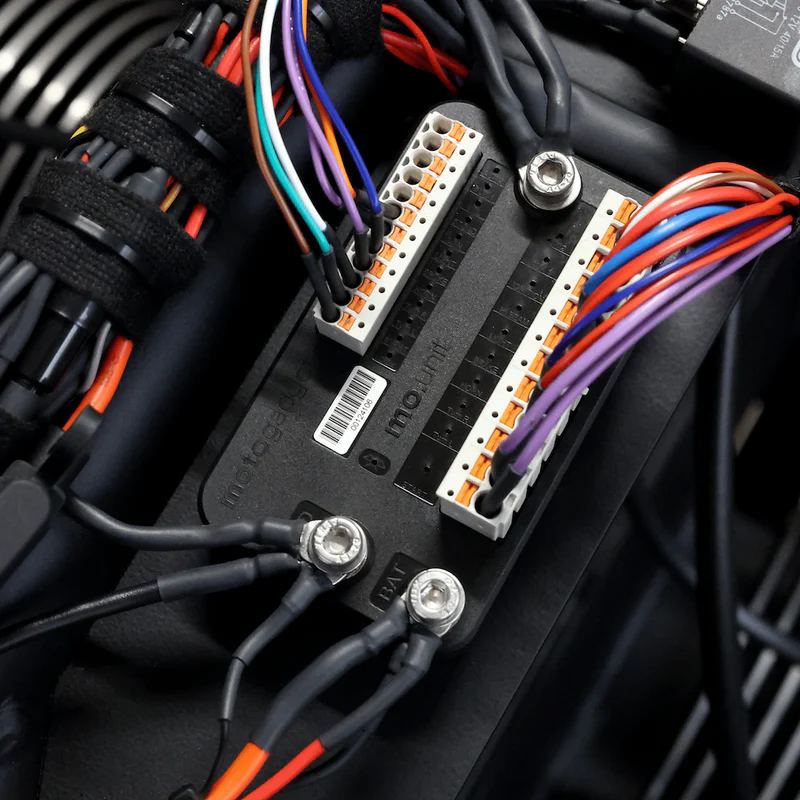

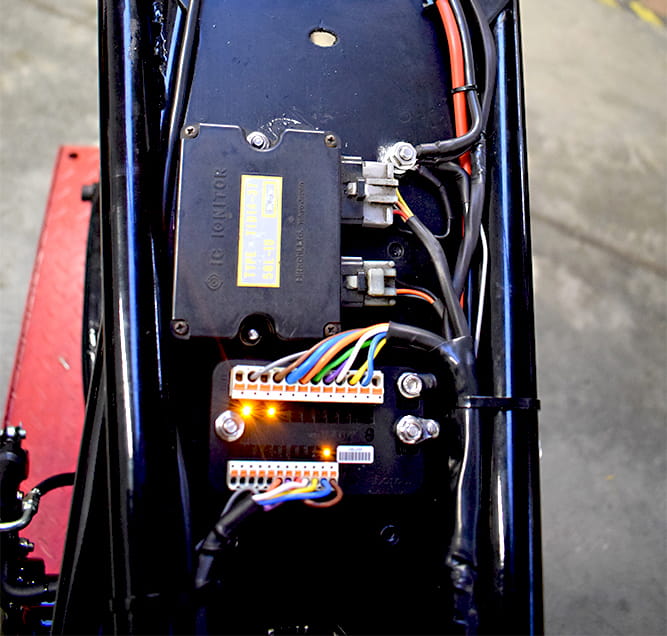

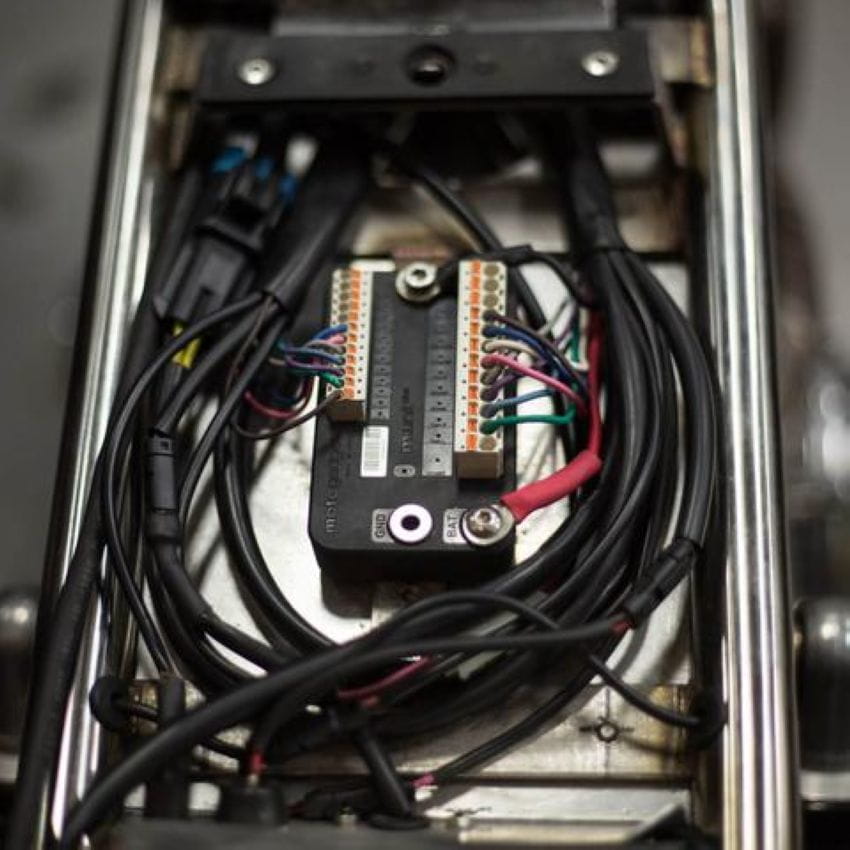

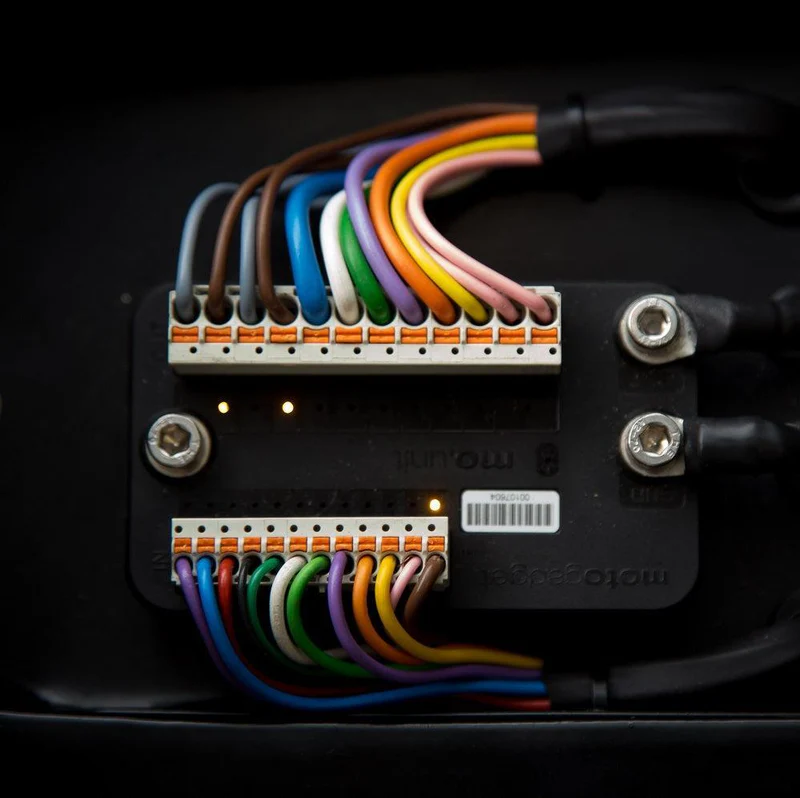

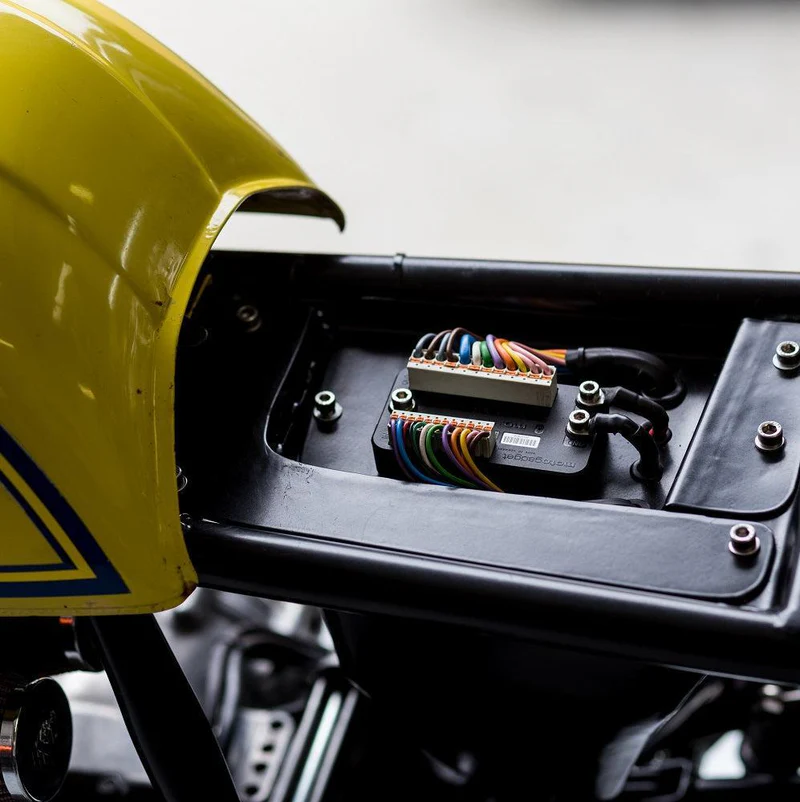

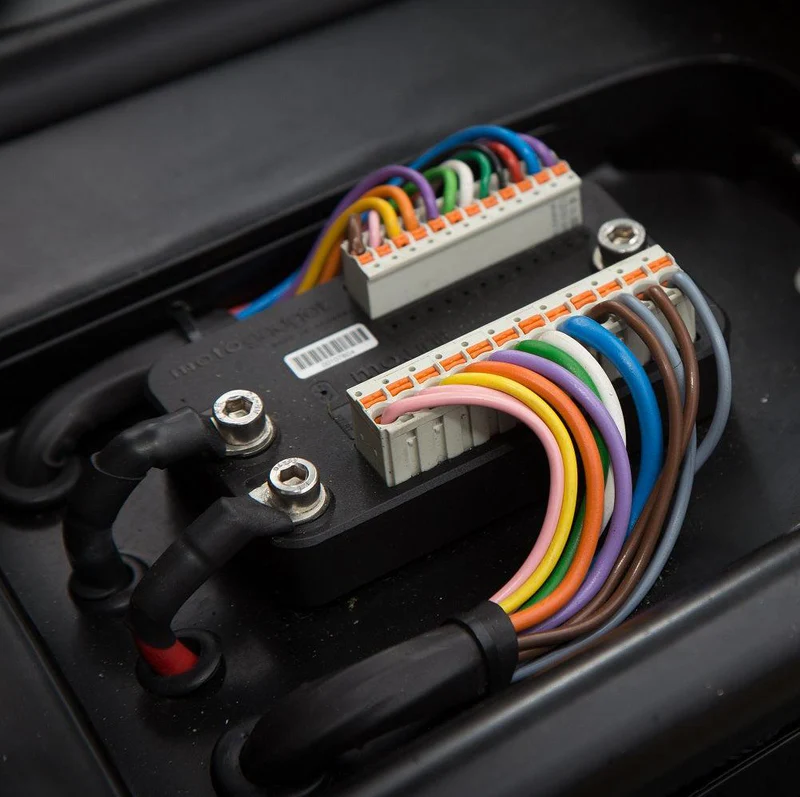

The mo.unit blue is the digital control unit for a motorcycle, the heart of the entire vehicle electrical system. It can be operated with push-button fittings or with conventional, switching handlebar fittings. It switches all necessary components on the vehicle and at the same time it takes over the tasks of the electrical fuses.

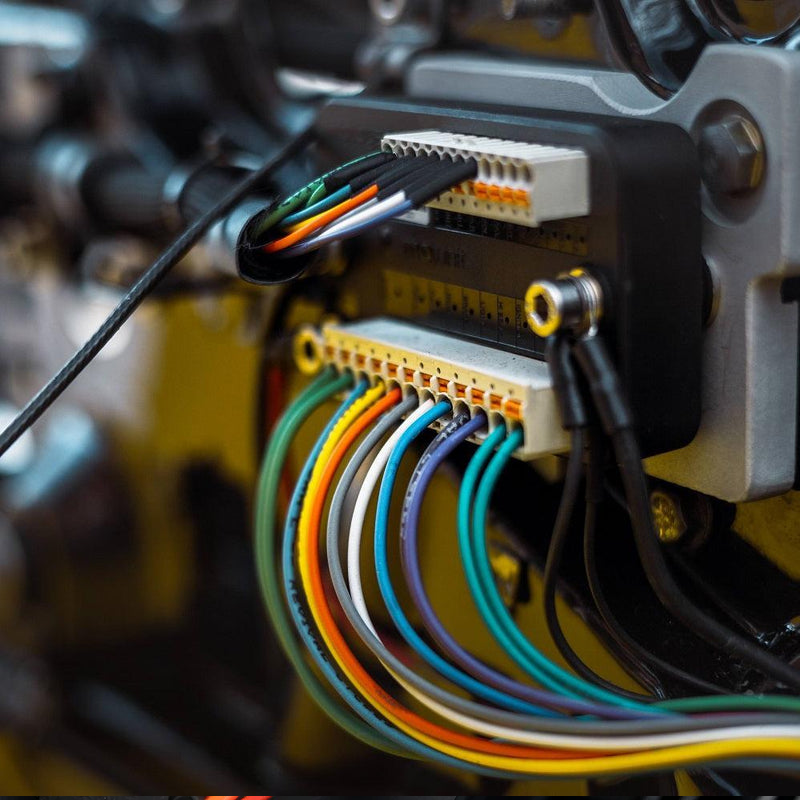

Relays and individual components in the wiring harness are greatly reduced and a new, minimized wiring of the vehicle can be done in a very short time.

When using the mo.button, the number of all switch armature connections is reduced to a single cable.


Features WITHOUT smartphone and mo.ride app:
- Complete digital push button control, 4-button or 5-button operation possible
- Complete replacement for the fuse box. 10 independent circuits are digitally monitored and switched off in case of malfunctions. After elimination of the fault, the fuse function is automatically reset
- Integrated, position-independent alarm system
- Integrated, digital, load-independent flasher relay, automatic switch-off optional and adjustable, mo.wave mode selectable
- Integrated hazard warning flashers
- Turn signals optionally adjustable as position light
- Parking lights and headlight flasher integrated
- Control of low and high beam (up to 200 W switching power) with only one button
- Integrated, digital brake light modulator, flashing mode programmable
- Acceleration-controlled hazard brake light (automatic warning signal)
- Integrated starter relay for starters with magnetic switch (up to 30 A switching capacity)
- Intelligent and configurable control/switching off of the consumers, to be able to use the maximum starting energy of the battery during the starting process
- Integrated, digital horn relay
- Two configurable additional outputs AUX1 and AUX2
- Diagnostic function for assignment of input, output, switching status of the circuit, short circuit diagnosis, etc.
- Calibration and current measurement enables defect detection of all illuminants

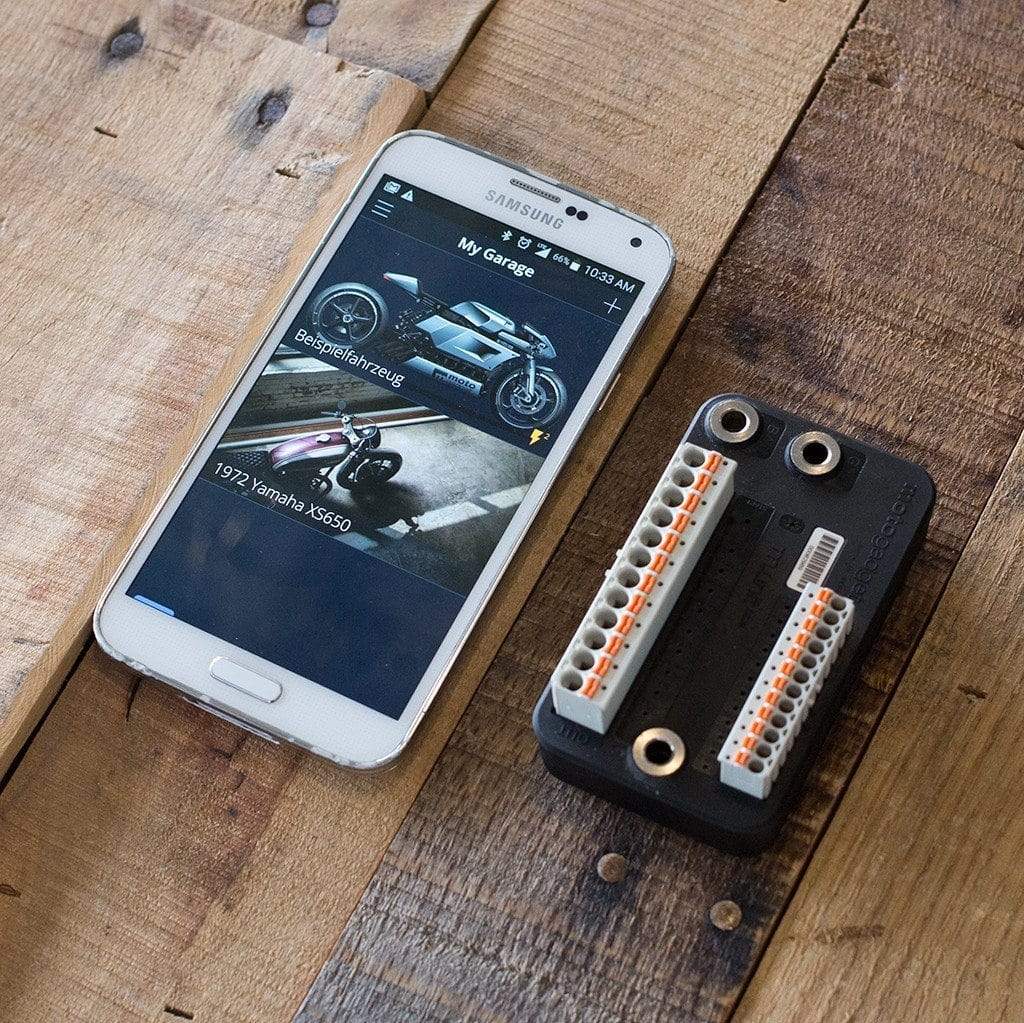

Features WITH smartphone and mo.ride app:
- Encrypted connection via Bluetooth® LE (Low Energy), thus tamper-proof
- Extremely low power consumption of smartphone and mo.unit blue (with active Bluetooth 0.9mA and in Powersave mode after 6 weeks of inactivity: 0.3mA)
- Keyless-Go (ready to start the vehicle by approaching it with your own smartphone)
- Highly sensitive accelerometer enables the display of your driving activity in mo.ride by an activity factor, number of turns, top speed, etc.
- Transmission of alarmo.events (with date, time, vehicle on the ground, etc.) to the app
- Setting of mode and sensitivity of the alarm system
- Monitoring of the current battery voltage in the app
- Diagnosis of all inputs and outputs, measurement of currents, voltage, device temperature
- Defect detection of all lamps by calibration. Defective turn signals result in doubling of the flashing frequency, status message in the app and audio notification through Rideassist.
- Rideassist: optional turn signal sound and error messages in real time as audio output via helmet headset.
- Manual switching of outputs via smartphone (except starter)
- Firmware updates without removal at any location via smartphone and app
- Configuration of setup menu without removal at any location via smartphone and app
- Vehicle management with automatic notifications of maintenance tasks, condition of tyres, chain, brake pads, oils, operating fluids, spark plugs, etc. by matching the vehicle mileage via speedometer signal
- Logbook records trips and stores all generated vehicle messages, alarm events and maintenance tasks
- Display of parking position and ping! to help with vehicle search
- LIN bus connection available for later connection of suitable motogadget products

Technical requirements:
iPhone from iOS 10 / Android from 8.0 (compatibility may be limited due to manufacturer).
Further info on the app also at mo.ride.de or in Google Play and iTunes.


Scope of delivery:
- mo.unit blue
- 1 x M5 stainless steel screw
- 2 x M5 stainless steel screw with nut
- 1 x speedometer sensor with 2 magnets
- Detailed installation and operating instructions

Matching plus cable (NOT INCLUDED IN THE DELIVERY!): 362-001 or 362-002

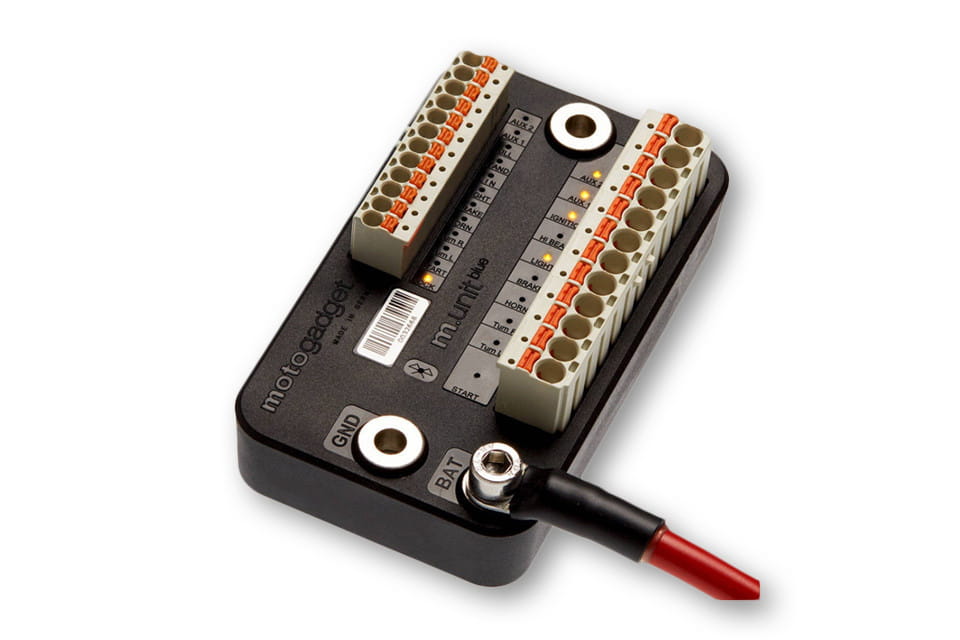

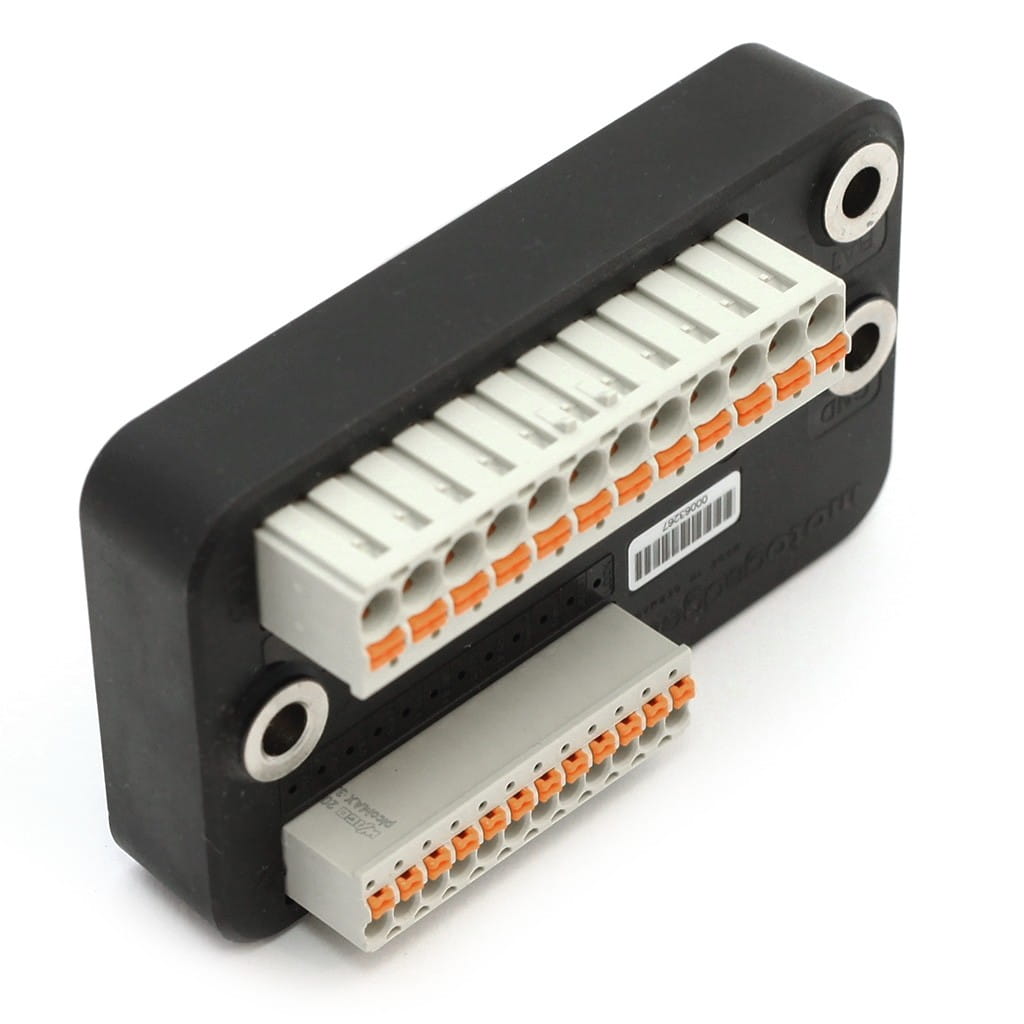

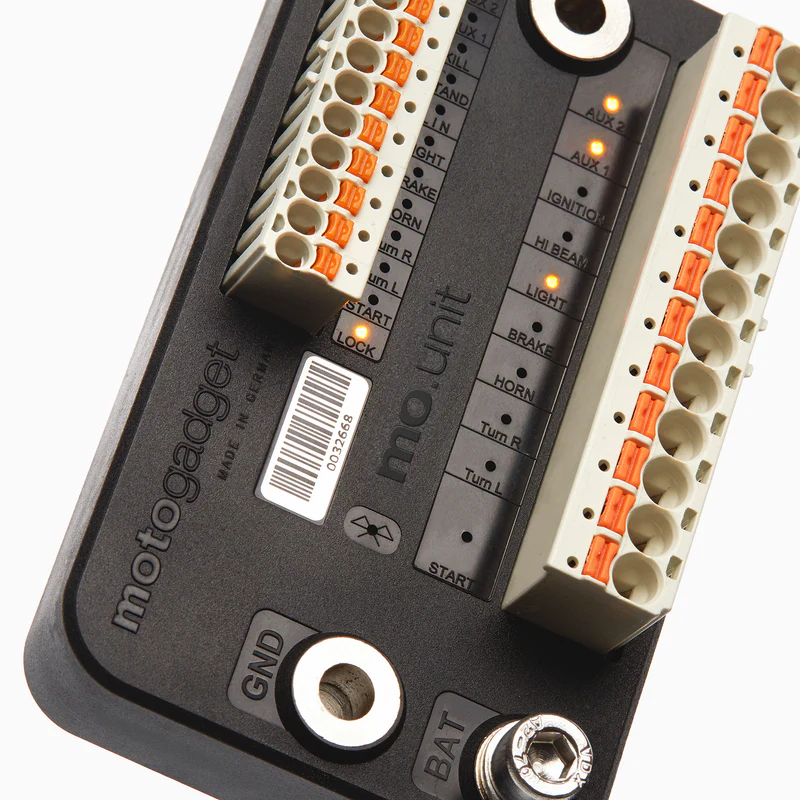

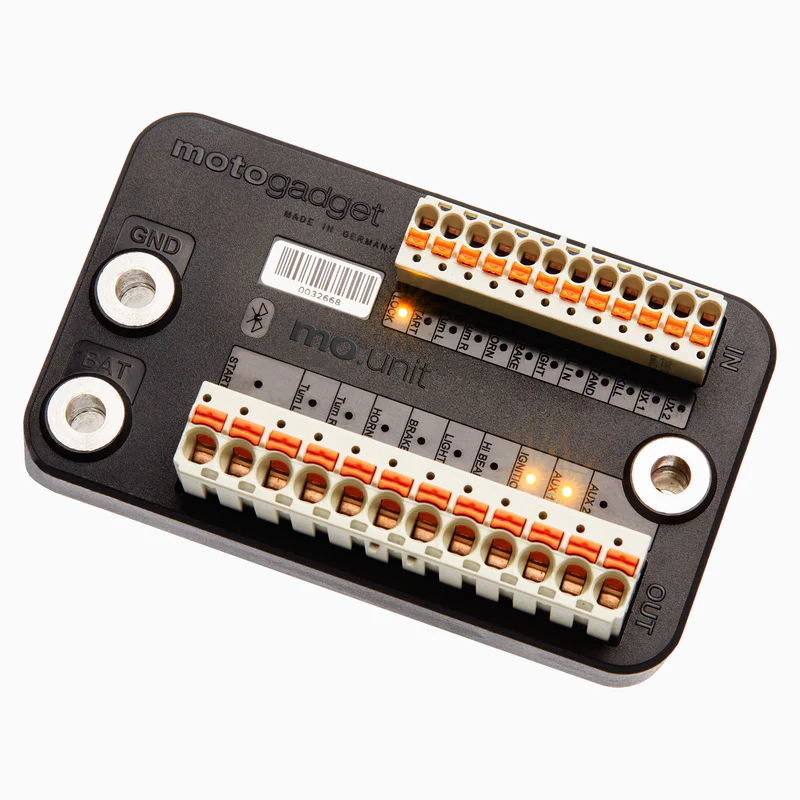

Specifications and features:
L/W/H: 101 x 61 x 28 mm
Weight: approx. 180 g
Mounting: 2 x M5 stainless steel screws (mounting and ground connection), 1 x M5 screw contact for battery plus
Operating voltage: 6 V - 20 V
Operating temperature: -20°.... +80°C

Inputs:
1 x input (+12V switched) for ignition lock or mo.lock
11 x control input (minus/ground switched) for:
- Turn signal left
- Turn signal right
- Low/high beam
- Starter
- Horn
- Brake light
- Kill switch
- Stand switch
- LIN bus
- AUX1
- AUX2

Outputs:
10 x output (+12V) for:
- Turn signal left
- Turn signal right
- Low beam
- High beam
- Starter
- Horn
- Brake light
- Ignition
- AUX1
- AUX2
