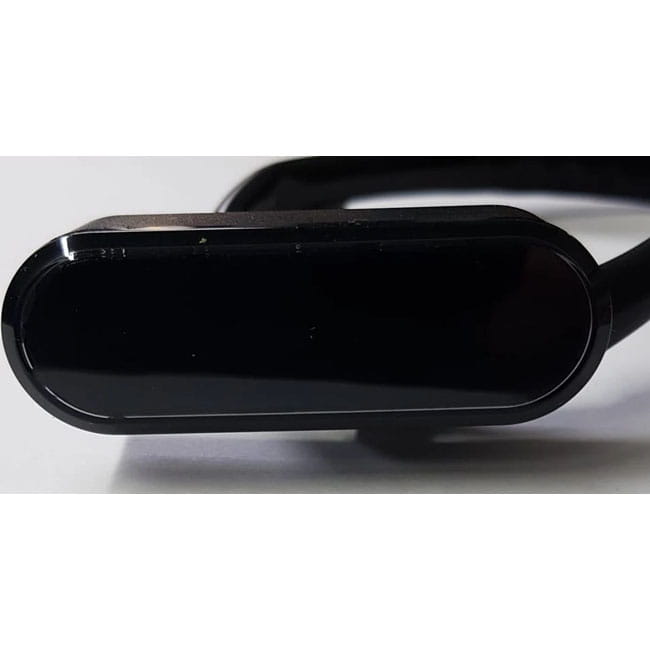

Uniwersalny zestaw kontrolek KOSO Indicator light display
Opis
ZESTAW KONTROLEK
FIRMY: KOSO
UNIWERSALNY

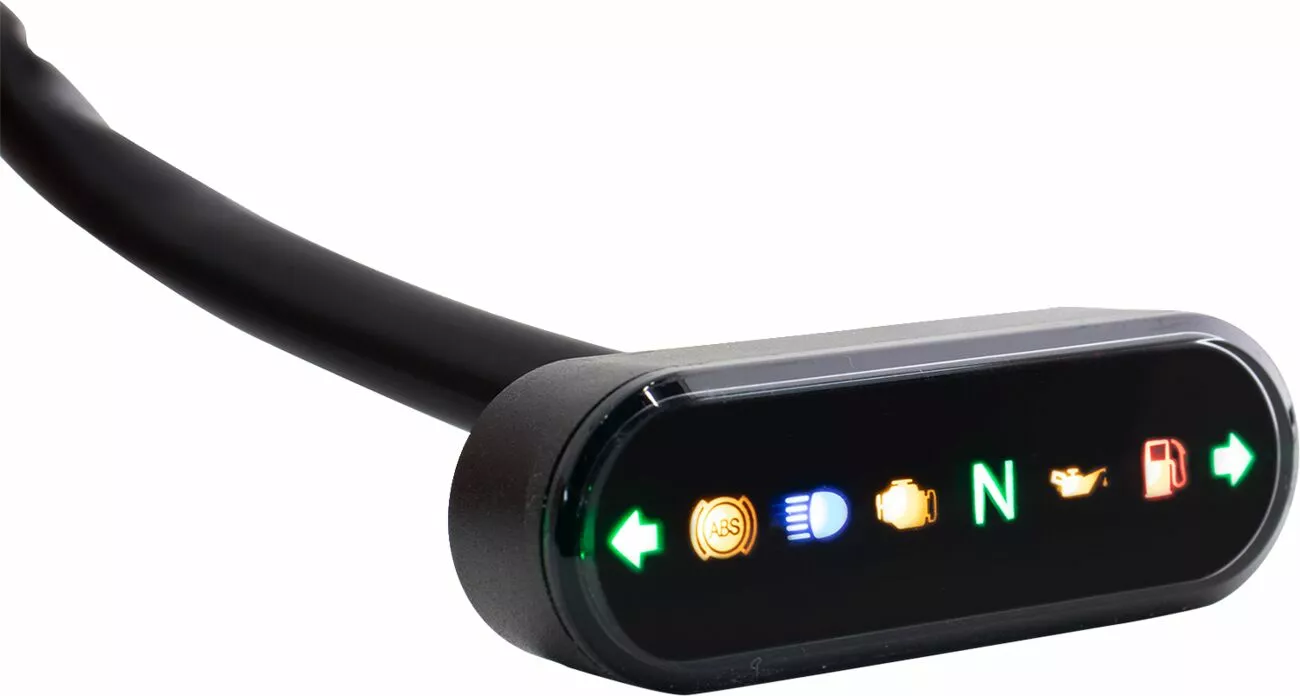

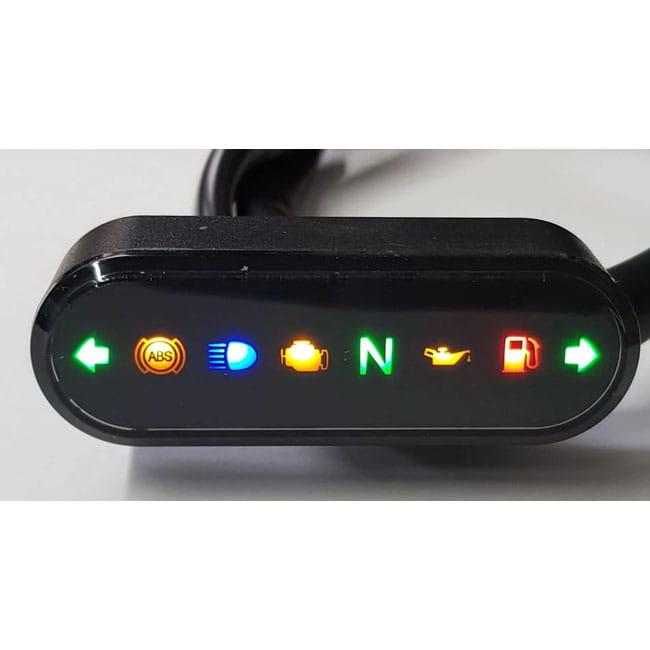

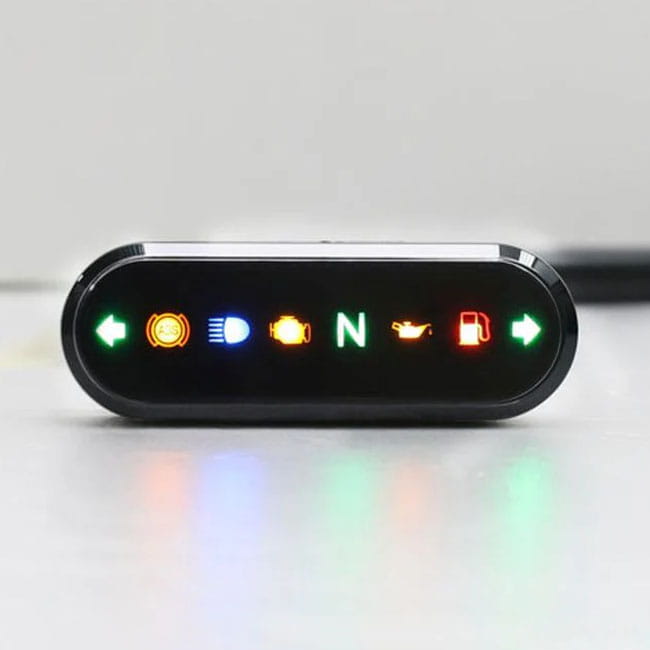

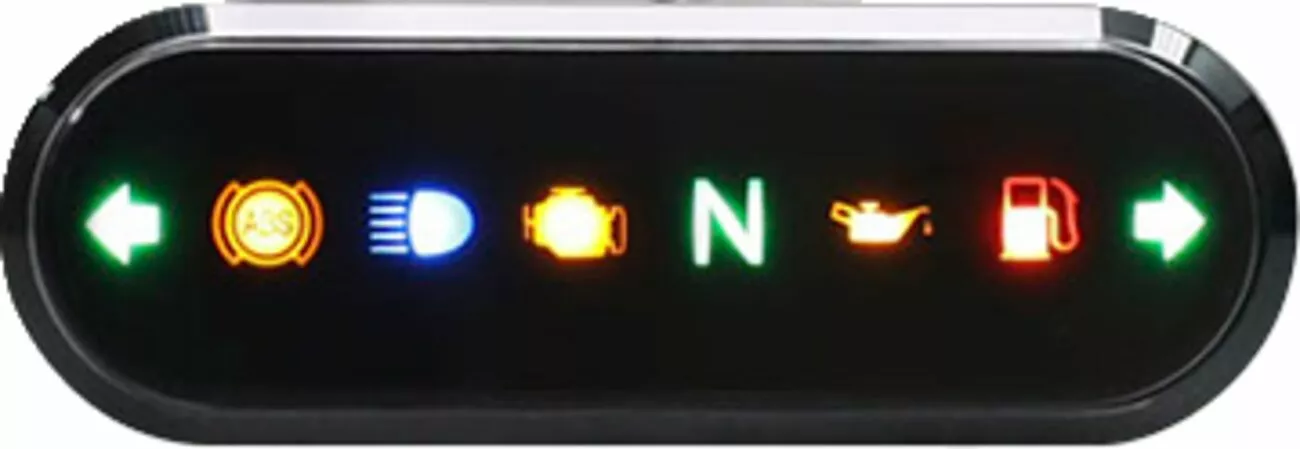

Zawiera wszystkie potrzebne informacje i pasuje do każdego motocykla. Może wyświetlać: kontrolki kierunkowskazów, kontrolka ABS, kontrolka świateł drogowych, kontrolka silnika, kontrolka neutrala,kontrolka oleju silnikowego, lampka ostrzegawcza niskiego poziomu paliwa. Łatwe do odczytania. Mała dioda LED ze wszystkimi wymaganymi lampkami ostrzegawczymi.
PODŁĄCZENIE:
- Fioletowy = kontrolka silnika (-)
- Zielony = paliwo (-)
- Żółty = światła drogowe (+)
- Niebieski = prawy kierunkowskaz (+)
- Pomarańczowy = lewy kierunkowskaz (+)
- Zielony/czerwony = wskaźnik ABS (-)
- Szary = kontrolka kontroli oleju (-)
- Biały = wskaźnik biegu neutralnego (-)
- Czerwony = zasilanie (+) 12 V
- Czarny = masa/minus (-)
- 8/9 V = CZERWONY - 10/11 V = ŻÓŁTY - 12/13 V = ZIELONY - 14/15 V = ŻÓŁTY - 16 V = CZERWONY
WYMIARY:
- 64 mm szerokości
- 22 mm wysokości
- 16 mm głębokości z rozstawem śrub mocujących 37 mm
Waga: ok. 25g
Wyświetlacz: 8V-16V
Pasuje do: > Uniwersalny
PRZED ZAKUPEM PROSIMY O KONTAKT W CELU POTWIERDZENIA DOSTĘPNOŚCI CZĘŚCI I TERMINU REALIZACJI ZAMÓWIENIA.
KOSO, indicator light display

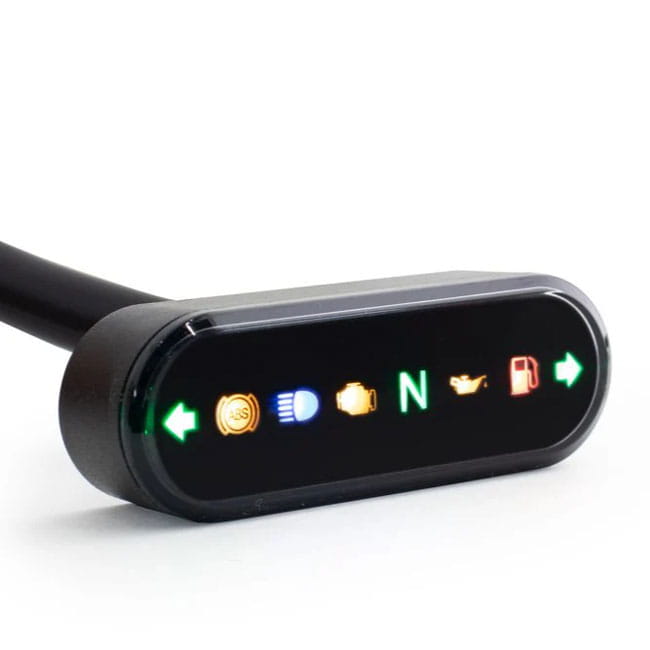

Small LED indicator light unit with all required warning lights. Perfect for use in a variety of custom applications.
Cable assignment:
- Purple = check engine light (-)
- Green = Fuel (-)
- Yellow = high beam (+)
- Blue = Right turn signal (+)
- Orange = Left turn signal (+)
- Green/Red = ABS indicator (-)
- Gray = oil control light (-)
- White = neutral position gear indicator (-)
- Red = Power supply (+) 12V
- Black = Ground/Minus (-)
- 8/9V = RED - 10/11V = YELLOW - 12/13V = GREEN - 14/15V = YELLOW - 16V = RED
Dimensions:
- 64mm wide
- 22mm high
- 16mm deep with 37mm mount bolt spacing
Weight: approx. 25g
Display: 8V-16V
Fits: > Universal
