Reflektor LED Pecos Typ 6 5-3/4" czarny , dolne mocowanie Headlamp with TFL

Reflektor LED HIGHSIDER 5 3/4 cala PECOS TYPE 6 z TFL, homologacja E

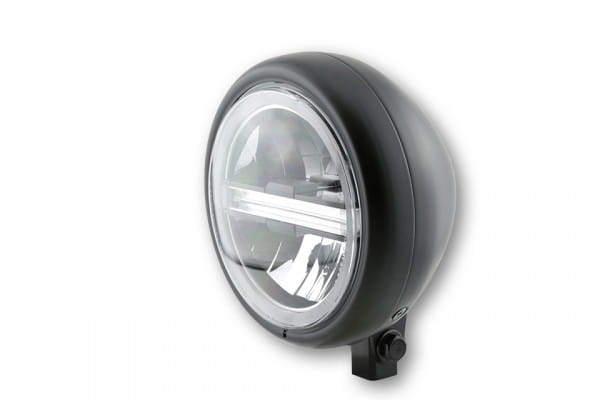

Solidny reflektor główny o purystycznym kształcie z matową czarną metalową obudową wyposażony jest w światła drogowe, mijania i światła postojowe.

Cechą szczególną tego reflektora LED jest dodatkowe wyposażenie w światła do jazdy dziennej.

PECOS TYPE 6 charakteryzuje się najnowszą technologią oświetleniową i wyjątkowym designem oświetlenia.

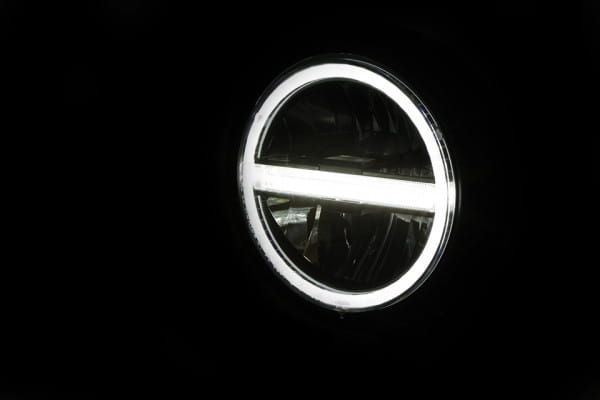

Światło do jazdy dziennej dla jeszcze lepszej widoczności w ruchu drogowym dzieli reflektor na górną i dolną połowę.
Światła mijania zapalają się w górnej połowie reflektora, a dolna połowa zapala się także po włączeniu świateł drogowych.

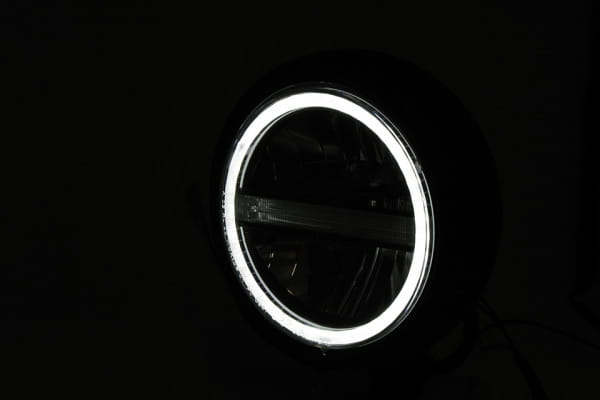

Światło postojowe tworzy zewnętrzny pierścień wokół reflektora.
Prosta konstrukcja jest idealna do klasycznych samochodów, roadsterów i motocykli niestandardowych.

Przyciągnij wzrok – nadaj swojemu motocyklowi niepowtarzalny styl!
Niezwykły design i doskonała technologia serii reflektorów HIGHSIDER z pewnością sprawią, że Twój motocykl stanie się atrakcją!

– Waga: 1250g

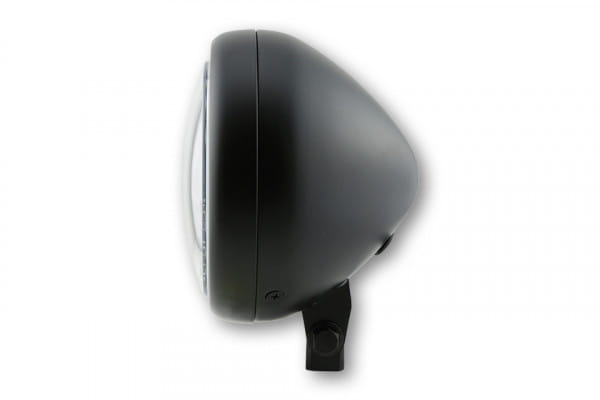

Dodatkowe wymiary montażowe na dole:
– Wysokość montażu: 36mm (mierzona do dolnej krawędzi pierścienia lampy)
– Mocowanie: śruba 25x12mm (gwint 24G 3/16 7/32)

Dodatkowe wymiary montażowe:
– Gwint: M8
– Głębokość obudowy: ok. 75 mm (mierzona od środka bocznych otworów montażowych do tyłu)
– Odstępne punkty mocowania po stronie: ok. 160 mm

Podłączenie:

Wtyczka 3-pinowa:
– Biały = światła mijania (+)
– Niebieski = światła drogowe (+)
– Zielony = masa (-)

Oddzielne kable:
– Czerwony = TFL/DRL (+) do dodatniego zapłonu
– Brązowy = światło postojowe (+)

Pobór mocy:
– Światła mijania 15W przy 12V (wg producenta 1106,2lm)
– Światła drogowe 27W przy 12V (wg producenta 1657,9lm)

Zakres dostawy: 1 sztuka

Opcjonalne zamówienie:
– STEROWNIK DRL HIGHSIDER CB1, sterujący światłami do jazdy dziennej dla pojazdów bez włącznika świateł, 12V Nr art.: 208-108
– Włącznik/wyłącznik światła z zaciskiem do montażu na kierownicy, np. na kierownicy nr art.: 240-044

Notatka:
Jeżeli w przypadku tego produktu w połączeniu z HIGHSIDER DRL STER BOX CB1 (208-108) zdarzy się, że reflektor nie załączy świateł do jazdy dziennej po uruchomieniu silnika,
należy postępować w następujący sposób:
Zainstaluj załączony rezystor 120 omów zgodnie z instrukcją.
Teraz reflektor powinien także włączać światła do jazdy dziennej.

PRZED ZAKUPEM PROSIMY O KONTAKT W CELU POTWIERDZENIA DOSTĘPNOŚCI PRODUKTU I TERMINU REALIZACJI ZAMÓWIENIA.
------------------------------------------------------------------------------------------------------------------------------------------------------------

HIGHSIDER 5 3/4 inch LED headlight PECOS TYPE 6 with TFL, E-approved

The robust, puristically shaped main headlight with matt black metal housing has high beam, low beam and parking light.
The special feature of this LED headlight is the additional equipment with daytime running lights.
The PECOS TYPE 6 is characterized by the latest lighting technology and exceptional lighting design.
The daytime running light for even greater visibility in road traffic divides the reflector into an upper and lower half.
The dipped beam lights up in the upper half of the reflector and the lower half also lights up when the main beam is switched on.
The parking light forms the outer ring around the reflector.
The simple design is ideal for classic cars, roadsters and custom bikes.

Catch the eye – give your bike an unmistakable style!
The unusual design and perfect technology of the HIGHSIDER headlight series will definitely turn your bike into a highlight! glass)
– Weight: 1250g

Additional mounting dimensions bottom:
– Mounting height: 36mm (measured to lower edge of lamp ring)
– Mounting: screw 25x12mm (thread 24G 3/16 7/32)

Additional mounting dimensions side:
– Thread: M8
– Housing depth: approx. 75mm (Measured from the center of the side mounting holes to the rear)
– Distance side mounting points: approx. 160mm

Connections

3-pin plug:
– White = low beam (+)
– Blue = high beam (+)
– Green = ground (-)

Separate cables:
– Red = TFL/DRL (+) to ignition positive
– Brown = parking light (+)

Power consumption:
– Low beam 15W at 12V (according to manufacturer 1106.2lm)
– High beam 27W at 12V(according to manufacturer 1657.9lm)

Scope of delivery: 1 piece

Optional order:
– HIGHSIDER DRL CONTROL- BOX CB1 , Daytime running light control box for vehicles without light switch, 12V Art.-No.: 208-108
– Light switch on/off with clamp for handlebar mounting e.g. item no.: 240-044

Note:
If it should happen with this product in conjunction with the HIGHSIDER DRL CONTROL BOX CB1 (208-108) that the headlight does not switch on the daytime running light after starting the engine, please proceed as follows:
Install the enclosed 120 Ohm resistor as specified in the instructions.
Now the headlight should also switch the daytime running light.
